MACOMEでカイゼン!! <事例と数値でナットク導入効果 その5>
ー 薬品調合機の攪拌動作確認 ー

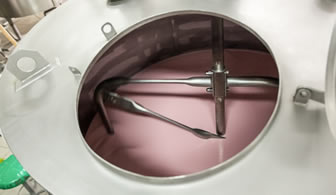

薬品の調合のため攪拌機を使用しているが、確実に攪拌されているか分からない、カイゼンはないか?

トラブル事例

薬品調合のため攪拌機を使用している。これまで調合具合は、撹拌機のボタンで時間管理している。季節等の条件で攪拌時間を変えているが、時間で管理しているため、何らかの不具合により攪拌不足が発生すると製品不良につながる。

  • ・攪拌機が確実に回っているかモニタリングしたい
  • ・攪拌機の回転数を管理し、段替え時間を短縮したい
  • ・化学薬品と粉塵の影響で光電管が使えない
  • ・モーター等の老朽化でも攪拌に影響を出したくない

以上、4点のご要望があった。

トラブル状況と損失

過去に1度攪拌機トラブルで、ロットアウトおよび全数検査を行った。

  • 損失金額:6,589,000円

MACOMEがオススメする製品は、コレ!!
磁気近接スイッチ『DW-100

カイゼンのポイントと期待できるお客様効果

マコメ研究所製の磁気近接スイッチDW-100を攪拌機に取り付けた。
DW-100を攪拌機軸の横に、発磁体SMG-100NとSMG-100Sを半周ずつ軸に貼り付けた。

  • ・DW-100は非接触で、検出距離40mmまで検知する
  • ・DW-350同様、 DW-100はN極、S極を検出し独立した出力が可能で確実に回転数をカウントする。
  • ・ケースは、封止成型により保護構造「IP67」で化学薬品(成分にもよる)や粉塵環境下でも使用できる
  • ・検出素子に「可飽和コイル」を用いており、広範囲の磁束を検出することができるため、振動や衝撃の大きい箇所でも使用できる
  • ・従来の近接スイッチより小型化を実現し、他の障害物から邪魔にならない

製品の詳細は、コチラ

磁気近接スイッチ『DW-100』
磁気近接スイッチ『DW-100』
発磁体『SMG-100N』
発磁体『SMG-100N』

カイゼンの効果とメリット

DW-100を取り付けることで、攪拌機のカウント数管理ができ、
段替えもスムーズ
になった。

トラブル0を達成!! 確実なモニタリングが可能に
