磁気近接スイッチRoHS

N極S極2chスイッチングタイプ(極性個別出力)
小型・軽量の角形ケースタイプ

磁気近接スイッチ(直流4線式角形ケースタイプ)

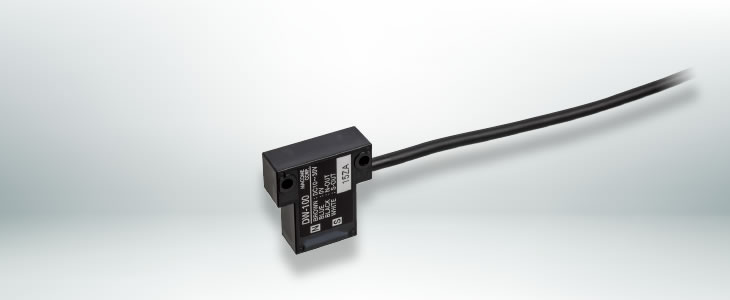

DW-100

DW-100

角形ケースの磁気近接スイッチです。N極とS極を識別することができ、それぞれ2つの出力系統を有します。保護構造「IP67」封止成型の樹脂ケースなので、悪環境下での高い耐久性と、長期使用での経年劣化にも十分に耐えます。小型・軽量なので、機器や装置内へのレイアウトに制約を与えません。

主な特長

  • 角形ケースにした直流4線式N極、S極個別出力
  • 小型・軽量のボディーに動作表示灯を装備
  • 出力形式は、NPNトランジスター オープンコレクタ出力(ノーマルオープン)
  • 非接触検出型タイプで、摩耗による劣化や異物の噛み込みなどのトラブルを解消
  • 独自の磁気検出素子を採用し、高感度と耐ノイズ性を両立
  • 磁気のみに反応するため異種金属の誤検知がなく、切削屑やミスト等の影響も受けない

代表的な応用事例

  • モーターヨーク磁石の極性判別
  • 撹拌装置の軸回転検知
  • レール台車の停止制御

DW-100 仕様表

磁気近接スイッチ『DW-100』(直流4線式)

項目 内容
製品名 磁気近接スイッチ
形式 直流4線式角形ケースタイプ
型番 DW-100
検出体 発磁体(SMG-100)、その他(別途ご用命ください)
検出磁極 N極、S極(磁極識別)
検出感度 N極、S極とも0.5±0.1mT
応差 0.2mT以下
逆磁界検出感度 8mT以上
検出距離 最大検出距離を100%にしたときの70%以下の領域
出力 出力形式 NPNトランジスター
オープンコレクター
ノーマルオープン
開閉容量 耐電圧:最大DC30V
シンク電流:最大100mA
残留電圧 1V以下(シンク電流100mAにて)
応答時間 1ms以下
表示灯 赤色LED×2(検出時点灯)
電源電圧 DC+10~30V(リップル5%以下)
消費電流 15mA以下
保護回路 電源逆接続保護、出力サージ抑止
保護構造 IP67(IEC規格)
使用環境 温度範囲 -30~+60℃
湿度範囲 35~95%RH(ただし結露しないこと)
保存環境 温度範囲 -30~+70℃
湿度範囲 35~95%RH(ただし結露しないこと)
材質 ケース PBT(黒)、Uポリマー
コード PVC、長さ500mm、直径4mm、0.2mm2
外形寸法 高さ32mm×幅30mm×奥行き11mm(突起部含まず)
質量 約20g(コード含む)
RoHS 対応(通称RoHS2規制10物質)

DW-100 外形図

磁気近接スイッチ『DW-100』(直流4線式)

磁気近接スイッチ『DW-100』(直流4線式)外形図
