無人搬送車用センサー
8、15、16の出力数から選択可
導入コストの大幅な削減が見込める
ガイドセンサー（パラレルスイッチング出力タイプ）
GS-408/GS-108/GS-115/GS-116
パラレル出力タイプのガイドセンサーです。
10mm間隔で配置された当社独自の磁気検出素子によりガイドテープの磁力をON/OFFの情報として捉え、パラレルにスイッチング出力します。
主な特長
GS-408
- 超小型の樹脂製ケースを採用。無人搬送車（AGV）や装置内の狭所でも余裕でレイアウト可能
- 当社独自開発の検出素子を採用し、ガイドテープとの距離を広く確保できる
- 汚れやゴミ、粉塵などの悪環境に影響されない安定した誘導が可能
- 樹脂一体成型採用により大幅な低コスト化を実現
GS-108、GS-115、GS-116
- 出力数8『GS-108』、15『GS-115』、16『GS-116』に対応し、パラレルにスイッチング出力
- ONした出力を基に中心から左右の偏差量を求め、無人搬送車（AGV）の制御を実現
- 汚れやゴミ、粉塵などの悪環境に影響されない安定した誘導が可能
- 本体に軽量かつ耐久性の高い樹脂製ケースを使用することで、大幅なコスト削減を実現
代表的な応用事例
- 無人搬送車（AGV）用ガイドセンサー
- 製作コストを抑えた内製無人搬送車（AGV）開発・製造用途
GS-408 / GS-108 / GS-115 / GS-116 仕様表
パラレルスイッチング出力タイプ ガイドセンサー『GS-408』
| 項目 | 内容 | |
|---|---|---|
| 製品名 | ガイドセンサー | |
| 型番 | GS-408 | |
| 検出体 | ガイドテープ（MGL-50Lシリーズ、MGR-50Lシリーズ、MGL-50-25シリーズ、MG-611A） | |
| 検出距離 | MGL-50Lシリーズ | 5～40mm |
| MG-611A | 20～50mm | |
| 検出磁極 | N極 | |
| 検出素子数 | 8 | |
| 素子配置 | 直線上10mm等ピッチ | |
| 出力 | 出力形式 | NchMOSFET オープンドレイン ノーマルオープン |
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大50mA（シンク電流は合計400mAまで） |
|
| 残留電圧 | 2V以下（シンク電流50mAにて） | |
| 応答時間 | 約1ms | |
| 電源電圧 | DC+10.8～30V（リップル含む） | |
| 消費電流 | 20mA以下 | |
| 保護構造 | IP54（IEC規格） | |
| 使用環境 | 温度範囲 | -10～+60℃（ただし結露、氷結しないこと） |
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |
| 保存環境 | 温度範囲 | -30～+80℃（ただし結露、氷結しないこと） |
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |
| 材質 | PA（黒） | |
| コネクター | フラットケーブルコネクター、10極、プラグ（MIL-C-83503準拠） | |
| 外形寸法 | 高さ30mm×幅80mm×奥行き11.4mm（フラットケーブル、コネクター含まず） | |
| 取り付け穴 | φ4.3mm穴×2、50mmピッチ | |
| 質量 | 約35g | |
パラレルスイッチング出力タイプ ガイドセンサー『GS-108』
| 項目 | 内容 | |
|---|---|---|
| 製品名 | ガイドセンサー | |
| 型番 | GS-108 | |
| 検出体 | ガイドテープ（MGL-50Lシリーズ、MGR-50Lシリーズ、MGL-50-25シリーズ、MG-611A） | |
| 検出距離 | MGL-50Lシリーズ | 5～40mm |
| MG-611A | 20～50mm | |
| 検出磁極 | N極 | |
| 検出素子数 | 8 | |
| 素子配置 | 直線上10mm等ピッチ | |
| 出力 | 出力形式 | NchMOSFET オープンドレイン ノーマルオープン |
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大50mA（シンク電流は合計400mAまで） |
|
| 残留電圧 | 2V以下（シンク電流50mAにて） | |
| 応答時間 | 約1ms | |
| 電源電圧 | DC+10.8～30V（リップル含む） | |
| 消費電流 | 20mA以下 | |
| 保護構造 | IP54（IEC規格） | |
| 使用環境 | 温度範囲 | -10～+60℃（ただし結露、氷結しないこと） |
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |
| 保存環境 | 温度範囲 | -30～+80℃（ただし結露、氷結しないこと） |
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |
| 材質 | ケース：PBT（黒）、取り付け板：アルミ | |
| コネクター | フラットケーブルコネクター、10極、プラグ（MIL-C-83503準拠） | |
| 外形寸法 | 高さ50mm×幅165mm×奥行き15mm（コネクター含まず） | |
| 取り付け穴 | φ5mm穴×2、100mmピッチ | |
| 質量 | 約110g | |
パラレルスイッチング出力タイプ ガイドセンサー『GS-115』
| 項目 | 内容 | |||
|---|---|---|---|---|
| 製品名 | ガイドセンサー | |||
| 型番 | GS-115 | GS-115-P1 | GS-115-P2 | |
| 検出体 | ガイドテープ（MGL-50Lシリーズ、MGR-50Lシリーズ、MGL-50-25シリーズ、MG-611A） | |||
| 検出距離 | MGL-50Lシリーズ | 5～40mm | ||
| MG-611A | 20～50mm | |||
| 検出磁極 | N極 | |||
| 検出素子数 | 15 | |||
| 素子配置 | 直線上10mm等ピッチ | |||
| 出力 | 出力形式 | NPNトランジスター オープンコレクター ノーマルオープン |
PNPトランジスター オープンコレクター ノーマルクローズ |
PNPトランジスター オープンコレクター ノーマルオープン |
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大50mA（シンク電流は合計500mAまで） |
ソース電流：最大50mA（ソース電流は合計500mAまで） | ||
| 残留電圧 | 2V以下（シンク電流50mAにて） | 2V以下（ソース電流50mAにて） | ||
| 応答時間 | 約1ms | |||
| 電源電圧 | DC+10.8～30V（リップル含む） | |||
| 消費電流 | 75mA以下 | 65mA以下 | ||
| 保護構造 | IP54（IEC規格） | |||
| 使用環境 | 温度範囲 | -10～+60℃（ただし結露、氷結しないこと） | ||
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |||
| 保存環境 | 温度範囲 | -30～+80℃（ただし結露、氷結しないこと） | ||
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |||
| 材質 | ケース：PBT（黒）、取り付け板：アルミ | |||
| コネクター | フラットケーブルコネクター、20極、プラグ（MIL-C-83503準拠） | |||
| 外形寸法 | 高さ50mm×幅165mm×奥行き15mm（コネクター含まず） | |||
| 取り付け穴 | φ5mm穴×2、100mmピッチ | |||
| 質量 | 約110g | |||
パラレルスイッチング出力タイプ ガイドセンサー『GS-116』
| 項目 | 内容 | |||
|---|---|---|---|---|
| 製品名 | ガイドセンサー | |||
| 型番 | GS-116 | GS-116-P1 | GS-116-P2 | |
| 検出体 | ガイドテープ（MGL-50Lシリーズ、MGR-50Lシリーズ、MGL-50-25シリーズ、MG-611A） | |||
| 検出距離 | MGL-50Lシリーズ | 5～40mm | ||
| MG-611A | 20～50mm | |||
| 検出磁極 | N極 | |||
| 検出素子数 | 16 | |||
| 素子配置 | 直線上10mm等ピッチ | |||
| 出力 | 出力形式 | NPNトランジスター オープンコレクター ノーマルオープン |
PNPトランジスター オープンコレクター ノーマルクローズ |
PNPトランジスター オープンコレクター ノーマルオープン |
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大50mA（シンク電流は合計500mAまで） |
ソース電流：最大50mA（ソース電流は合計500mAまで） | ||
| 残留電圧 | 2V以下（シンク電流50mAにて） | 2V以下（ソース電流50mAにて） | ||
| 応答時間 | 約1ms | |||
| 電源電圧 | DC+10.8～30V（リップル含む） | |||
| 消費電流 | 75mA以下 | 65mA以下 | ||
| 保護構造 | IP54（IEC規格） | |||
| 使用環境 | 温度範囲 | -10～+60℃（ただし結露、氷結しないこと） | ||
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |||
| 保存環境 | 温度範囲 | -30～+80℃（ただし結露、氷結しないこと） | ||
| 湿度範囲 | 35～95%RH（だだし結露しないこと） | |||
| 材質 | ケース：PBT（黒）、取り付け板：アルミ | |||
| コネクター | フラットケーブルコネクター、20極、プラグ（MIL-C-83503準拠） | |||
| 外形寸法 | 高さ50mm×幅165mm×奥行き15mm（コネクター含まず） | |||
| 取り付け穴 | φ5mm穴×2、100mmピッチ | |||
| 質量 | 約110g | |||
GS-408 / GS-108 / GS-115 / GS-116 外形図
パラレルスイッチング出力タイプ ガイドセンサー『GS-408』

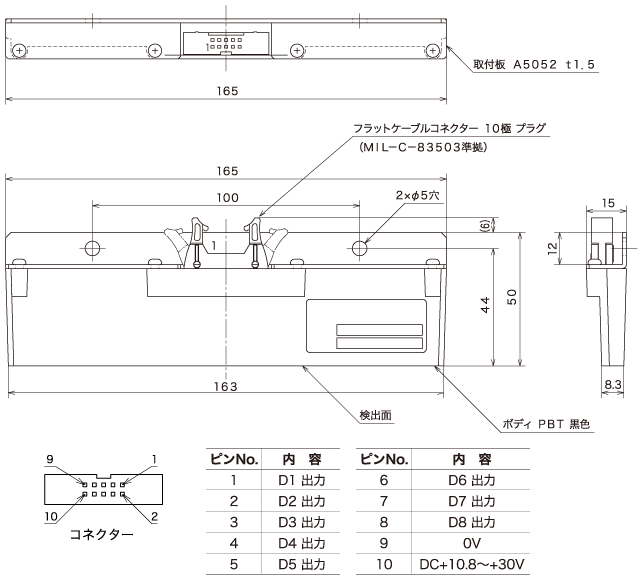

パラレルスイッチング出力タイプ ガイドセンサー『GS-108』

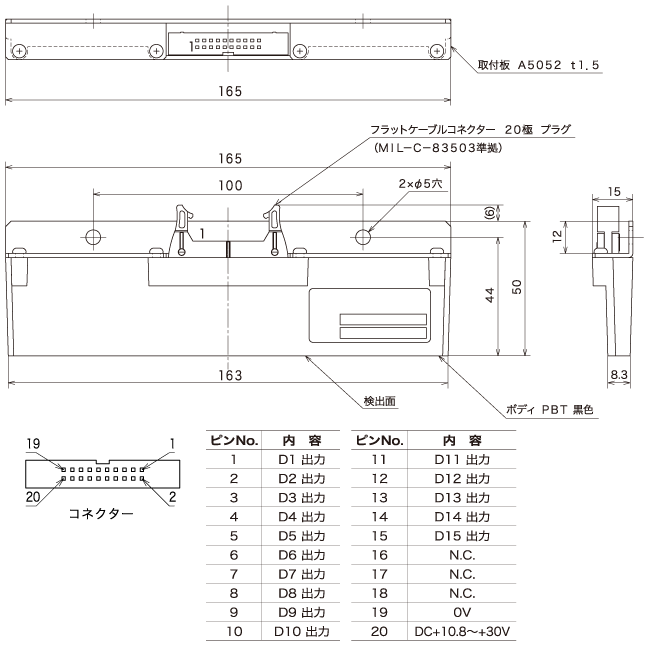

パラレルスイッチング出力タイプ ガイドセンサー『GS-115』

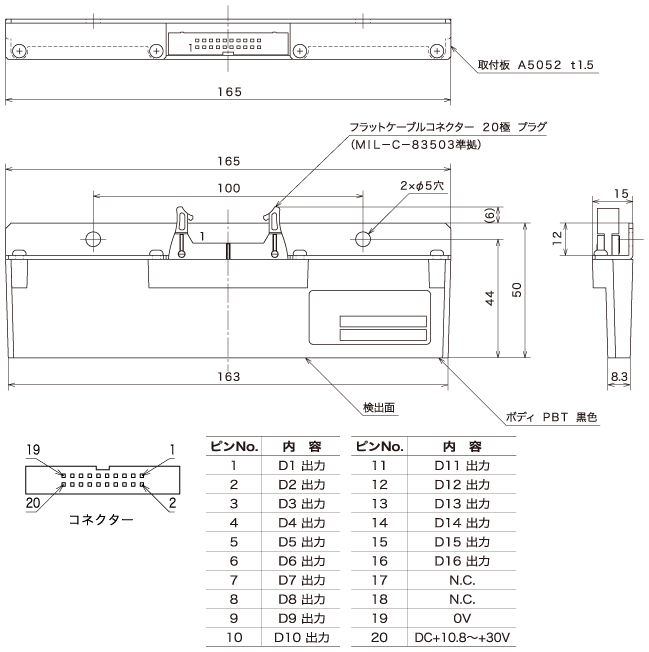

パラレルスイッチング出力タイプ ガイドセンサー『GS-116』
