高精度磁気センサー
繰り返し精度1μmを誇る
ワイドな検出距離(1～3mm)で位置決め可能
位置決めセンサー
LS-106S/LS-127

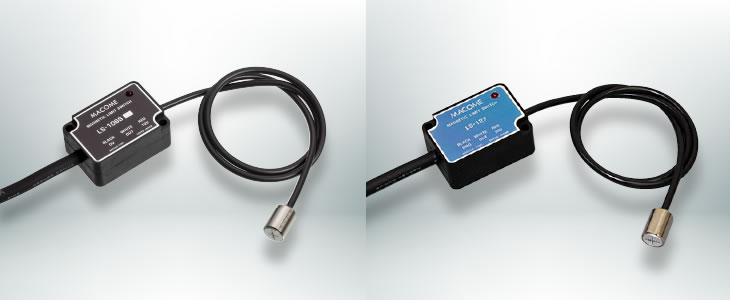

検出ヘッドとディテクターが分離型※の位置決めセンサーです。専用発磁体の磁束を検出し、磁束密度に比例するアナログ信号を得ることができ、同アナログ信号を利用してスイッチング出力を行います。検出距離1～3mmで繰り返し精度1μmという精微なオン、オフ動作が可能なので、高精度な位置決めを実現します。もちろん磁気検出方式なので、汚れや粉塵などのある悪環境下においても、安定かつ正確な動作が行えます。
※ 一体型は『LS-106U』、『LS-127U』
主な特長
- 検出ヘッドとディテクターが分離したタイプ
- 電源電圧は、『LS-106S』がDC+12V、『LS-127』がDC+24Vに対応
オプション
発磁体（検出用ターゲット）
LSシリーズ専用の検出ターゲット（別売）です。
取り付け条件によって各種製品をお選びください（検出距離 1～3mm）。
MG-210
山形タイプ（横取り付け）
MG-210B
山形タイプ（縦取り付け）
MG-220
フラットタイプ（横取り付け）
※ 環境に応じて磁石を選定しますので、お問合わせください
専用ヘッドホルダー『D-200』
検出ヘッドを固定するための専用ホルダー（別売）。
※ 材質は黄銅製なので、磁気検出の影響を少なくします。
代表的な応用事例
- 超精密加工機の熱膨張補正用
- リニアエンコーダーの原点検出器
- XYステージや回転テーブルの原点検出器
LS-106S / LS-127 仕様表
位置決めセンサー『LS-106S』『LS-127』
| 項目 | 内容 | |||
|---|---|---|---|---|
| 製品名 | 位置決めセンサー | |||
| 形式 | 直流3線式 | |||
| 型番 | LS-106S | LS-127 | ||
| 検出体 | 発磁体（MG-210、MG-210B、MG-220）、その他（別途ご用命ください） | |||
| 検出磁極 | N極 | |||
| 検出感度 | 2～3mT | |||
| 応差 | 0.3±0.2mT | |||
| 繰り返し精度 | 1μm（MG-210、MG-210B、MG-220使用時） | |||
| 出力 | 出力形式 | NPNトランジスター +12Vプルアップ付きコレクター ノーマルオープン |
NPNトランジスター +24Vプルアップ付きコレクター ノーマルオープン |
|
| 開閉容量 | 耐電圧：最大DC30V シンク電流：最大100mA |
耐電圧：最大DC30V シンク電流：最大100mA |
||
| 残留電圧 | 2V以下（シンク電流100mAにて） | |||
| 応答時間 | 0.2ms以下 | |||
| 表示灯 | 赤色LED（検出時点灯） | |||
| 電源電圧 | DC+12V±10%（リップル5%以下） | DC+24V±10%（リップル10%以下） | ||
| 消費電流 | 50mA以下 | |||
| 保護構造 | IP54（IEC規格） | |||
| 使用環境 | 温度範囲 | -10～+60℃ | ||
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |||
| 保存環境 | 温度範囲 | -20～+70℃ | ||
| 湿度範囲 | 35～95%RH（ただし結露しないこと） | |||
| 材質 | ヘッド部 | ケース | 黄銅（ニッケルメッキ） | |
| コード | PVC、長さ500mm、外径3.8mm | |||
| ディテクター部 | ケース | PC（黒）、アルミ | ||
| コード | PVC、長さ3,000mm、直径7mm、0.5mm2 | PVC、長さ2,000mm、直径7mm、0.5mm2 | ||
| 外形寸法 | ヘッド部 | 直径12mm×長さ18.5mm | ||
| ディテクター部 | 縦51mm×横35mm×高さ22.5mm（最大突起部含まず） | |||
| 質量 | 約280g（コード含む） | 約220g（コード含む） | ||
| RoHS | 対応（通称RoHS2規制10物質） | |||
発磁体『MG-210』『MG-210B』
| 項目 | 内容 | |
|---|---|---|
| 製品名 商品名 | 発磁体 | |
| 型番 | MG-210 | MG-210B |
| 適応スイッチ／センサー | Hシリーズ、LSシリーズ | |
| 構造 | 横状取り付けタイプ | 縦状取り付けタイプ |
| 磁極 | 右側、N極 左側、S極 | |
| 使用温度範囲 | -10～+60℃（ただし結露、氷結しないこと） | |
| 使用湿度範囲 | 35～85%RH（ただし結露しないこと） | |
| 保存温度範囲 | -20～+70℃（ただし結露、氷結しないこと） | |
| 保存湿度範囲 | 35～90%RH（ただし結露しないこと） | |
| 外形寸法 | 横28mm × 縦10mm × 高さ9mm | 横10mm × 縦28mm × 高さ9mm |
| 取り付け寸法 | M4ネジ用穴、2つ 横方向 18mmピッチ | M4ネジ用穴、2つ 縦方向 18mmピッチ |
| 質量 | 約3.5g | 約3.5g |
発磁体『MG-220』
| 項目 | 内容 |
|---|---|
| 製品名 商品名 | 発磁体 |
| 型番 | MG-220 |
| 適応スイッチ／センサー | Hシリーズ、LSシリーズ |
| 構造 | 横状取り付けタイプ |
| 磁極 | 右側、N極 左側、S極 |
| 使用温度 | -10～+60℃（ただし結露、氷結しないこと） |
| 使用湿度 | 35～85%RH（ただし結露しないこと） |
| 保存温度 | -20～+70℃（ただし結露、氷結しないこと） |
| 保存湿度 | 35～90%RH（ただし結露しないこと） |
| 外形寸法 | 横24mm × 縦7mm × 高さ5mm |
| 取り付け寸法 | M3ネジ用穴、2つ 横方向 13mmピッチ |
| 質量 | 約1.5g |
専用ヘッドホルダー『D-200』
| 項目 | 内容 |
|---|---|
| 製品名 商品名 | ヘッドホルダー |
| 型番 | D-200 |
| 適応製品 | LS-106S、LS-127 |
| 材質 | ベース － 黄銅(C3604) |
| 構成 | ベース × 1 SUSなべ小ねじM4×25 × 2 SUS六角穴付止めねじM3×3 × 1 |
| 外形寸法 | 32×18×15 |
| 質量 | 約50g |
LS-106S / LS-127 タイムチャート図
LS-106S / LS-127 / MG-210 / MG-210B / MG-220 / D-200 外形図
位置決めセンサー『LS-106S』
位置決めセンサー『LS-127』
発磁体『MG-210』『MG-210B』
発磁体『MG-220』
専用ヘッドホルダー『D-200』
