HOME > 製品情報 > 傾斜計 / 傾斜角検出器 > 1軸傾斜角検出器 CM-680

傾斜計 / 傾斜角検出器RoHS

土木構造物(ダム等、屋外)での使用を想定
堅牢な1軸傾斜角検出器で完全水没にも対応(0.5MPa)

1軸傾斜角検出器
CM-680

MEMS搭載 × MACOME磁気センシング技術

1軸傾斜角検出器 CM-680

MEMSを採用、マコメ研究所のセンシング技術で角度に比例したアナログ電流出力を行います。幅広い使用温度範囲の要求に対応するオールステンレス製 (SUS304) ケースにセンサーを収納し、保護構造はIP68準拠です。常時水中(0.5MPaまで)での使用も可能です。

主な特長

  • 保護構造はIP68に準拠し、最大0.5MPa(常時水中)で使用可能
  • オールステンレス製(SUS304)ケースの採用、錆や汚れなどに強い
  • 保護回路を内蔵し、耐雷性を大幅に強化。屋外での落雷被害への耐久性が大幅向上(当社比)

代表的な応用事例

  • 水門周りの角度検出
  • 建設機械の傾斜角検出

CM-680 仕様表

1軸傾斜角検出器『CM-680』

項目 内容
製品名 1軸傾斜角検出器
型番 CM-680
電源電圧 DC+13.5V~+28V (リップル含む)
消費電流 100mA 以下
検出角範囲 -45°~+45°
角分解能(理論値) 0.01°
出力形式 電流出力 4~20mA
出力負荷抵抗 300Ω以下(推奨250Ω)
直線性 ±2% FS 以内(T=25℃)
繰り返し精度 ±0.2% FS 以内(T=25℃)
温度特性 ±0.02°/℃以内
応答時間 1 秒以下 ※1
耐衝撃性 981m/s2
耐振動性 98.1m/s2(X、Y、Z方向、各2時間)
使用温度範囲 -20℃~+60℃(結露、氷結しないこと)
保存温度範囲 -30℃~+70℃(結露、氷結しないこと)
使用湿度範囲 35~95%RH(結露しないこと)
保存湿度範囲 35~95%RH(結露しないこと)
外形寸法 φ64×131(D) (コード含まず) 外形図参照
質量

約1500g(コード含まず)※2

出力コード φ5 耐油耐寒ビニールシース、0.3mm2 3芯シールド先バラ
保護構造 IP68 耐水圧0.5MPa 1時間
保護回路 電源逆接続保護
アレスター、TVS ダイオード併用サージ過電圧保護
雷サージ サージ電流耐量
(8×20μs 10 回)
10kA(アレスター)
規格適合 IEC61000-4-5 レベル4(4kV)
RoHS 対応(通称RoHS2規制10物質)

※1:加速度的な動きは出力に影響する場合があります。
急激な変化は影響しないようにしていますが、緩やかな変化は出力として現れることがあります。
※2:コード質量:約38g/m 全質量は、本体質量+指定コード長×約38g になります。

CM-680 外形図

1軸傾斜角検出器『CM-680』

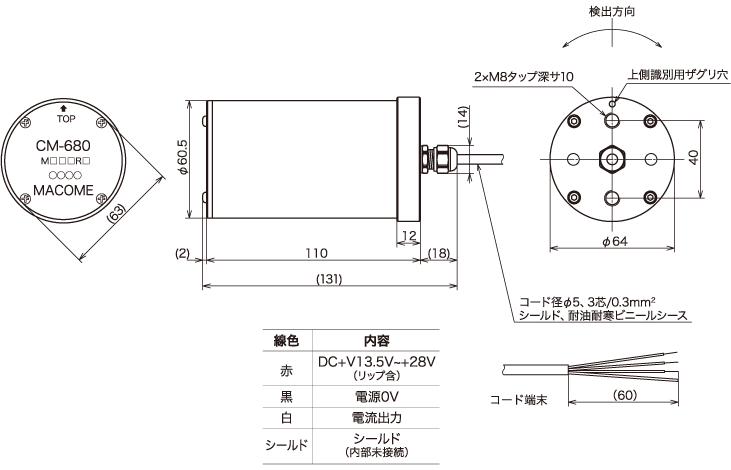

傾斜角検出器『CM-680』外形図
